Схема электропроводки - это составляющая хорошего результата при проведении любых электромонтажных работ. Независимо от планируемого объёма работ и типа объекта, будь то частный дом,квартира, офисное помещение и т. д., начальным этапом должно быть составление подробного плана - схемы электропроводки.

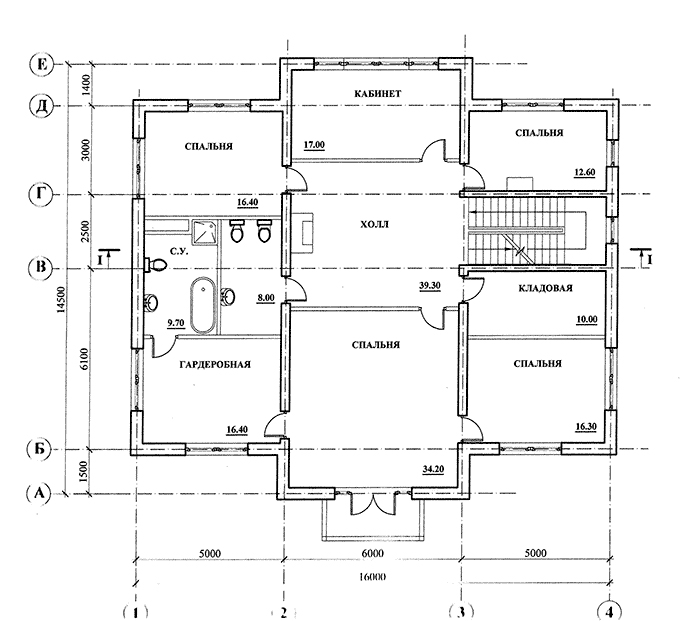

Для того чтобы составить схему электропроводки квартиры прежде всего, необходимо начертить подробный план помещения, измерить помещение рулеткой и нанести размеры на план, также для того чтобы выключатель не оказался за дверью после их установки следует нарисовать в какую сторону будут открываться двери например вот так:
Далее при помощи условных обозначений нужно обозначить точное расположение (включая высоту от пола) электроустановочных изделий, осветительных приборов, мест выпуска кабелей для подключения бытовой техники.
После этого вычерчиваются линии, которые обозначают прокладку проводки. Обязательно укажите на плане, на каком расстоянии от пола находится кабель. Это нужно для того, чтобы после монтажа скрытой проводки точно знать, где проходят провода. Иначе можно, , попасть буром прямо в кабель вешая картину или полку.
Существуют общепринятые правила для монтажа:
1. Провод прокладывается только по вертикальным и горизонтальным линиям под прямыми углами
2. Расстояние от провода до потолка или пола должно быть 15 см. От углов, дверных косяков и оконных рам — не менее 10 см. При обводке через трубы отопления следует соблюдать зазор между ними и проводкой не меньше 3см
3. Все розетки и выключатели находятся на одинаковой высоте. Обычно выключатели устанавливают на высоте достаточной для того, чтобы опущенной ладонью прикоснуться к ним, то есть 80-90 см. Розетки монтируют на высоте 25-30 см
Следует отметить что эти правила созданы для комфорта и не являются необходимостью, каждый кто решил у себя дома провести проводку вправе сам решать, как будут располагатся розетки и выключатели и где будет проложен кабель.

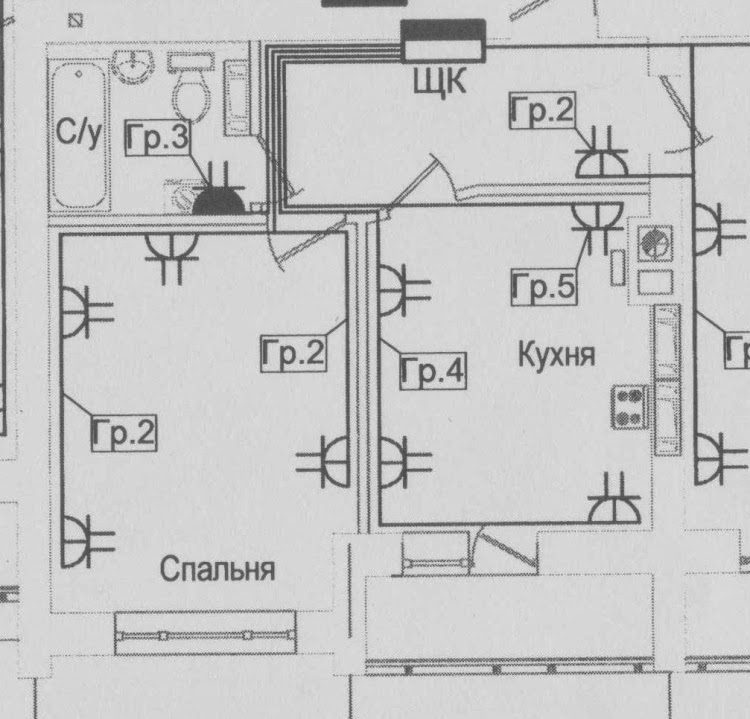

В итоге у вас должно получится что-то вроде такого плана:
Если ваш план оказался трудночитаем, можно разделить его на две части – отдельно для освещения и отдельно для розеток.
Имея на руках такую схему можно смело начинать монтаж электропроводки
