Для установки вентиляционной системы необходимой производительности, нужно правильно подобрать вентиляционное оборудование.
Для этого необходимо произвести предварительный расчет.
Первым делом подбираем вентилятор, опираясь на данные о количестве воздуха, которые он должен перекачивать за 1 час, а также создаваемого им давления.
Воздух, двигаясь по сети воздуховодов, встречается с сопротивлением, которое создают стенки воздуховодов и дополнительное вентиляционное оборудование, такое как фильтр, калорифер, рекуператор и т.д.
Чем больше оборудования, выше скорость воздуха и протяженность воздуховодов, тем большее давление необходимо создать вентилятору для преодоления этого сопротивления. Поэтому при выборе вентилятора важно знать не только, какой объем воздуха в час он перекачивает, но и какое давление он создает, эти параметры должны быть указаны в характеристиках вентилятора.
Для расчета скорости воздуха используем следующую формулу:
V=L/3600/S, где
V – скорость воздуха в воздуховоде в м/с
L – количество воздуха в м3/час, проходящего через воздуховод
S – площадь поперечного сечения воздуховода в м2
Определив скорость воздуха вычисляем сопротивление сети ( потери давления на погонный метр трассы ). Потери давления от вспомогательного оборудования можно узнать из их характеристик или в дилерском центре, в котором это оборудование приобреталось.

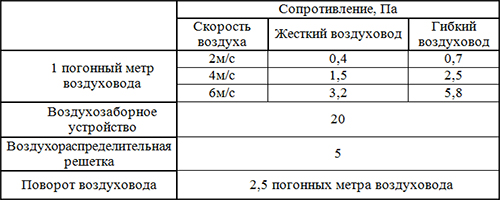

А потери давления от воздуховодов можно определить с помощью приведенной ниже таблицы:

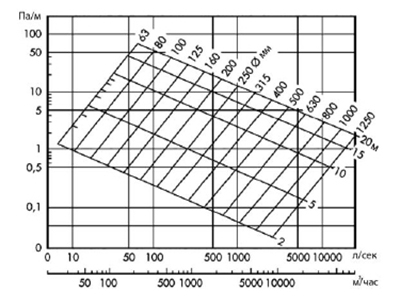

Также есть способ упрощенного расчета потери давления с помощью специальной диаграммы:

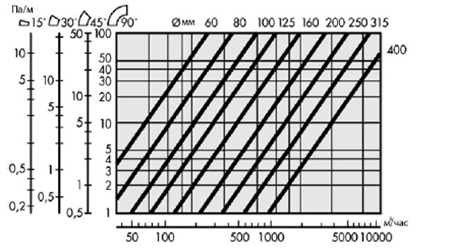

Также необходимо учитывать потери давления в круглых отводах:
Если воздуховоды прямоугольные, то для упрощения расчетов к ним подбираются эквивалентные по диаметру круглые воздуховоды.

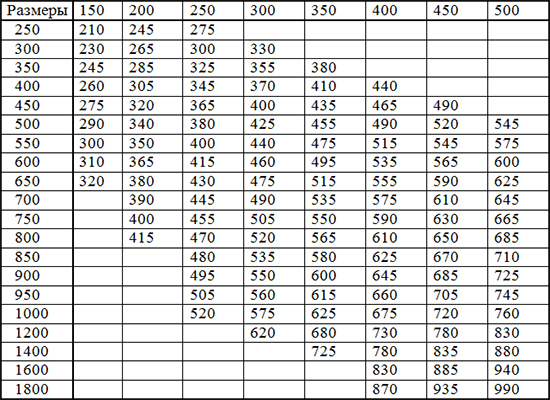

Это можно сделать с помощью таблицы:
Опираясь на эти данные можно точно рассчитать параметры вентилятора и сети воздуховодов.
Данная методика применима только для простых объектов, площадью не более 600 м2.
